[知識文] BMC IPMI command NetFn 對應說明

內容說明:
#ipmitool  表示使用ipmitool命令
>>  表示輸出值
-->  輸出輸入值的轉換說明
PS. 個人註解

使用IPMI command時, 會有用到Network function code (NetFn) 的時候, 這有分成幾個類別, 每個類別會有對應的值, 可以看下圖說明:

然後當使用者在找命令時, 這張圖的功用就是做比對的, 命令索引會像下圖這樣:

#ipmitool raw 0x06 0x02
>>

PS.
Cold Reset -- 功能名稱
section 20.2 -- 在IPMI spec pdf裡這是超連結唷
NetFn App -- 對照上表, NetFn App = 06 ( 07 沒有用在這邊), 經過實驗的結果。

下一個說明:

#ipmitool raw 0x00 0x02 0x00
>>

PS.
Chassis Control -- 功能名稱
section 28.3 -- 在IPMI spec pdf裡這是超連結唷
NetFn Chassis -- 對照上表, NetFn Chassis = 00 ( 01 沒有用在這邊), 經過實驗的結果。
這個命令要再去對細節說明, 因為這一條有要求Request Data。
raw 0x00 0x02 0x00 : power down
raw 0x00 0x02 0x01 : power on
raw 0x00 0x02 0x02 : power cycle
raw 0x00 0x02 0x03 : hard reset

下一個說明:

#ipmitool raw 4 0x2d 0x35

>> 79 c0 c0 00

PS.

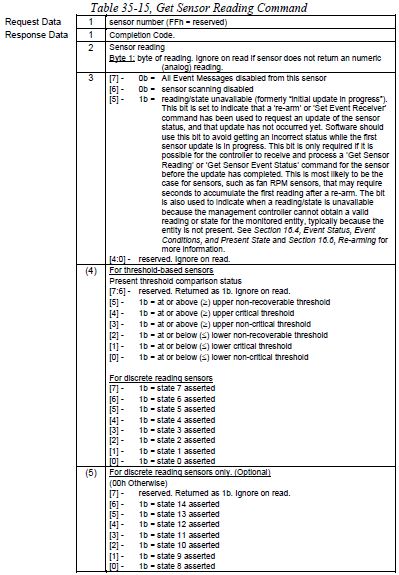

Get Sensor Reading -- 功能名稱
section 35.14 -- 在IPMI spec pdf裡這是超連結唷
NetFn S/E -- 對照上表, NetFn S/E = 04 ( 05 沒有用在這邊), 經過實驗的結果。
這個命令要再去對細節說明, 因為這一條有要求Request Data。紅字 0x35 是指Sensor ID, 是用#ipmitool sdr elist去抓出來, 每個Sensor都會有自己的獨特ID, 這個0x35只是個範例用數字, 不代表什麼。
